В TIG-сварке (аргонодуговой сварке неплавящимся электродом) именно вольфрамовый электрод определяет стабильность дуги, глубину проплавления, форму шва и уровень дефектов. Можно использовать идеальный источник тока и высокочистый аргон, но при неправильно подобранном или заточенном электроде результат будет нестабильным.
Если вы планируете купить вольфрамовый электрод для профессиональной работы, важно понимать не только цвет маркировки, но и физику процесса, влияние легирующих добавок, геометрию заточки и соответствие режимам тока. Ниже - полный технический разбор, который поможет осознанно выбрать и купить вольфрамовые электроды для TIG сварки под конкретную задачу.
Природа вольфрамового электрода: физика и химия процесса
Почему именно вольфрам?
Вольфрам (W) обладает уникальными свойствами:
• Температура плавления ≈ 3422°C - самая высокая среди металлов.
• Низкое давление насыщенных паров при рабочих температурах.
• Высокая механическая прочность при нагреве.
• Стабильная термоэлектронная эмиссия.
При TIG-сварке дуга формируется за счет термоэлектронной эмиссии - выхода электронов с поверхности нагретого электрода. Чистый вольфрам имеет сравнительно высокую работу выхода электрона (~4,5 эВ), поэтому для улучшения эмиссионных свойств его легируют оксидами редкоземельных металлов.
Роль легирующих оксидов
Добавки (1–2%) образуют дисперсную структуру в матрице вольфрама. Чем мельче частицы оксида, тем стабильнее дуга, легче возбуждение при низких токах, выше срок службы и ниже риск оплавления.
Марки вольфрамовых электродов и цветовая маркировка (ISO 6848 / AWS A5.12)
Ниже приведена расширенная таблица основных марок.
|
Марка
|
Цвет
|
Добавка
|
%
|
Тип тока
|
Применение
|
Плюсы
|
Минусы
|
|
WP
|
Зеленый
|
Нет
|
99,5% W
|
AC
|
Алюминий, магний
|
Стабильная шаровая форма на AC
|
Нестабилен на DC
|
|

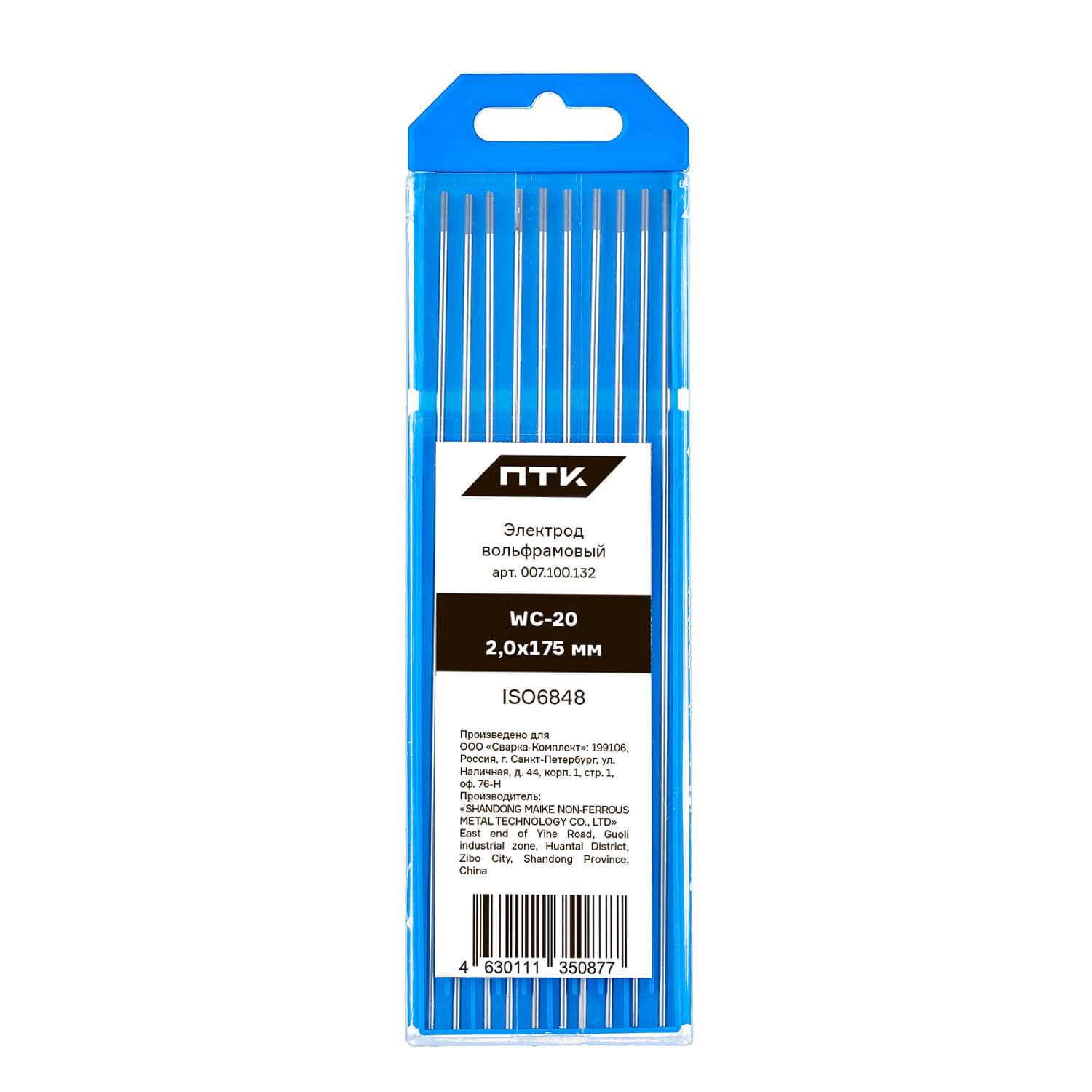

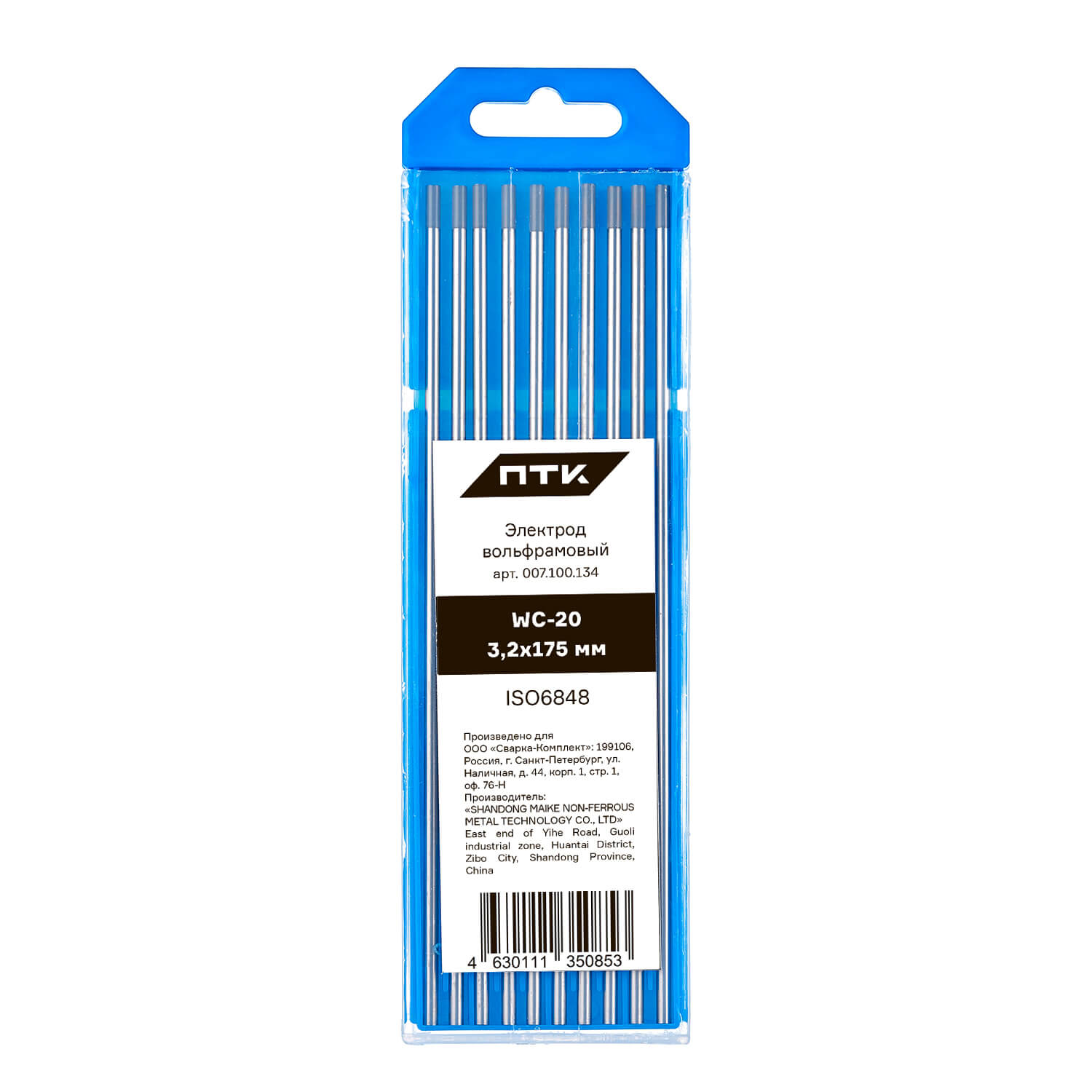

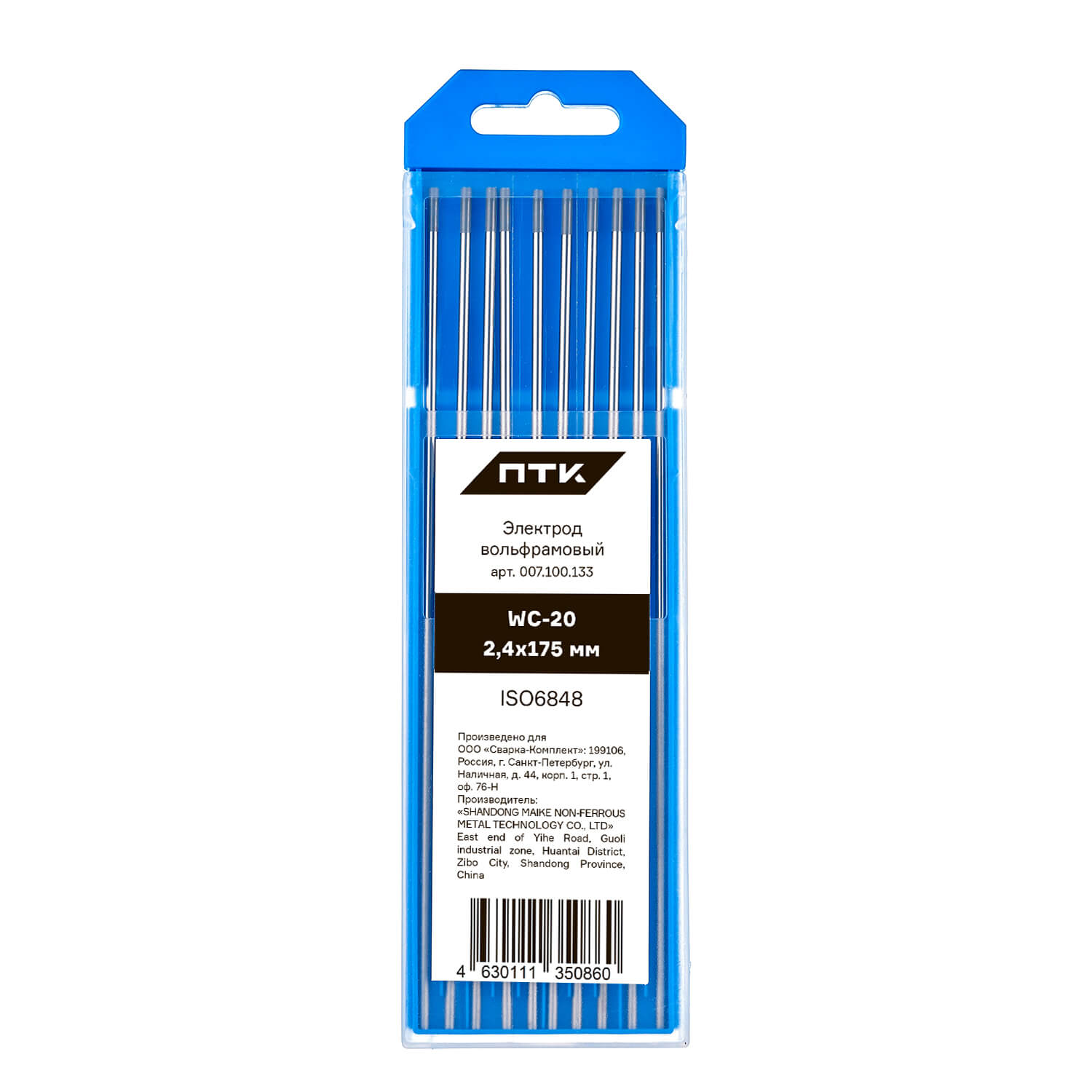

WC20
|
Серый
|
CeO₂
|
2,0%
|
DC / AC
|
Нержавейка, углеродистая сталь, тонкие работы
|
Отличный старт дуги
|
Меньший ресурс на высоких токах
|
|

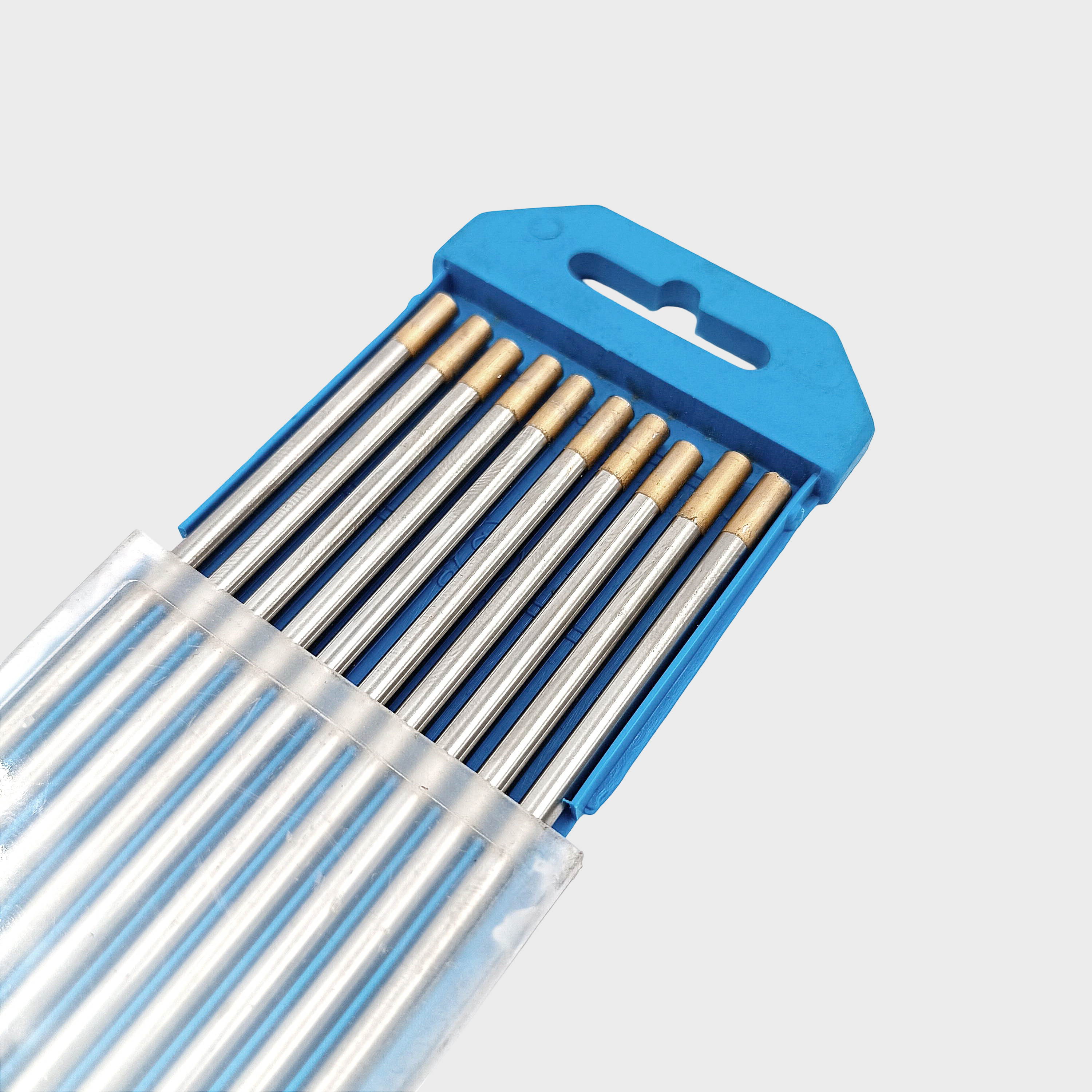

WL15
|
Золотой
|
La₂O₃
|
1,5%
|
DC / AC
|
Универсальный
|
Хорошая эмиссия
|
Чуть слабее WL20
|
|
WL20
|
Синий
|
La₂O₃
|
2,0%
|
DC / AC
|
Сталь, нержавейка, титан
|
Универсальность, ресурс
|
Цена выше WP
|
|
WT20
|
Красный
|
ThO₂
|
2,0%
|
DC
|
Сталь, нержавейка
|
Стабильная дуга на высоких токах
|
Радиоактивность
|
|

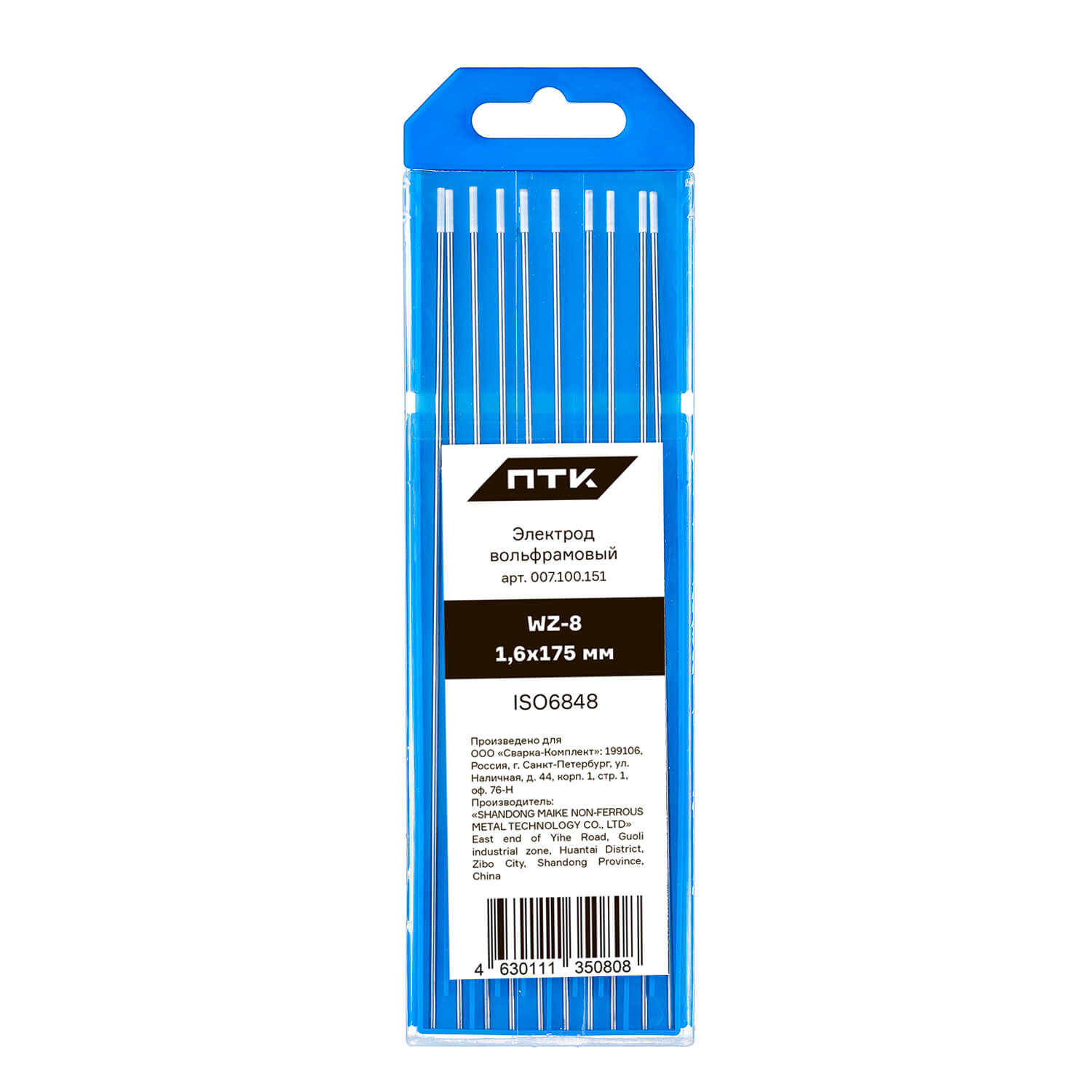

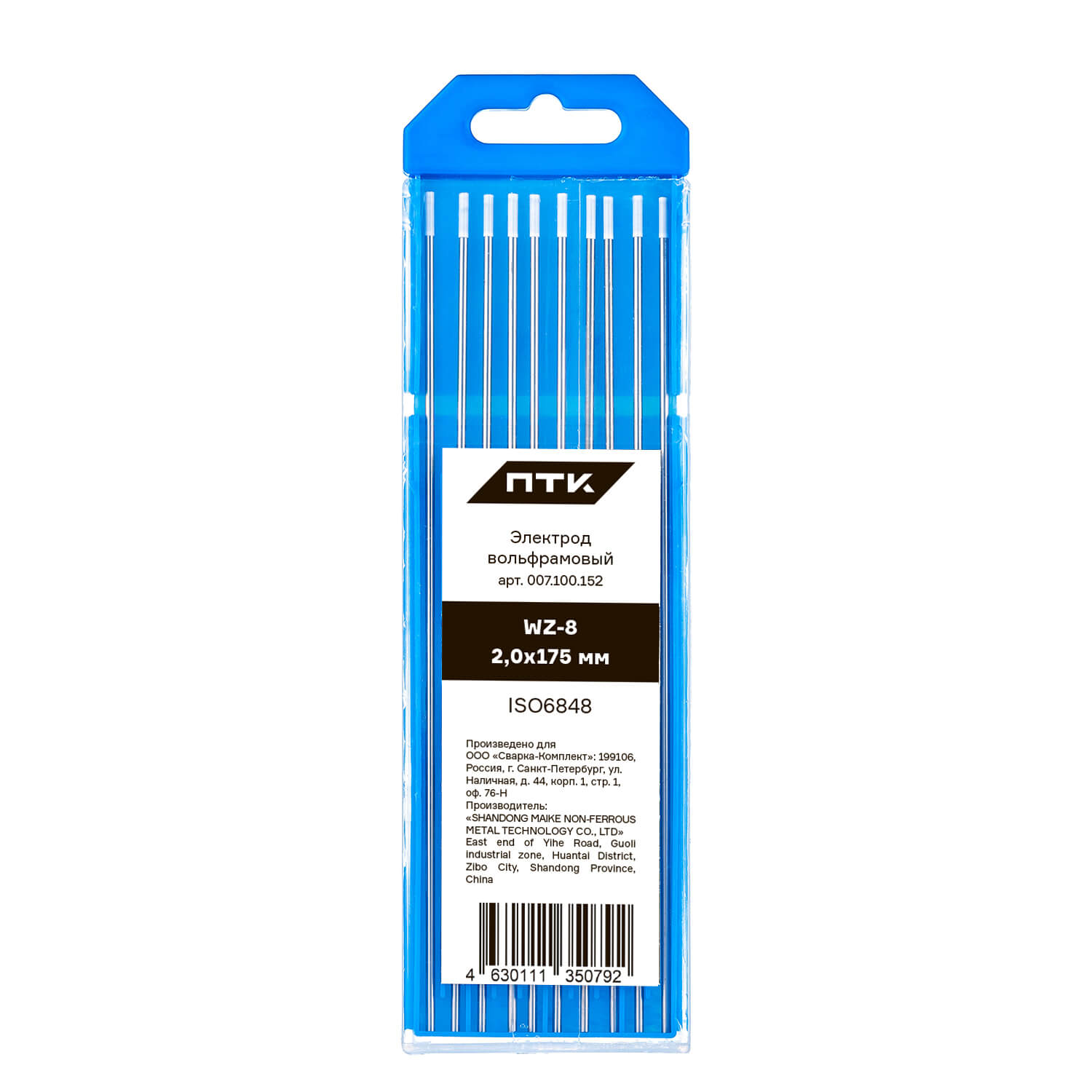

WZ8
|
Белый
|
ZrO₂
|
0,8%
|
AC
|
Алюминий
|
Устойчив к загрязнению
|
Не для DC
|
|

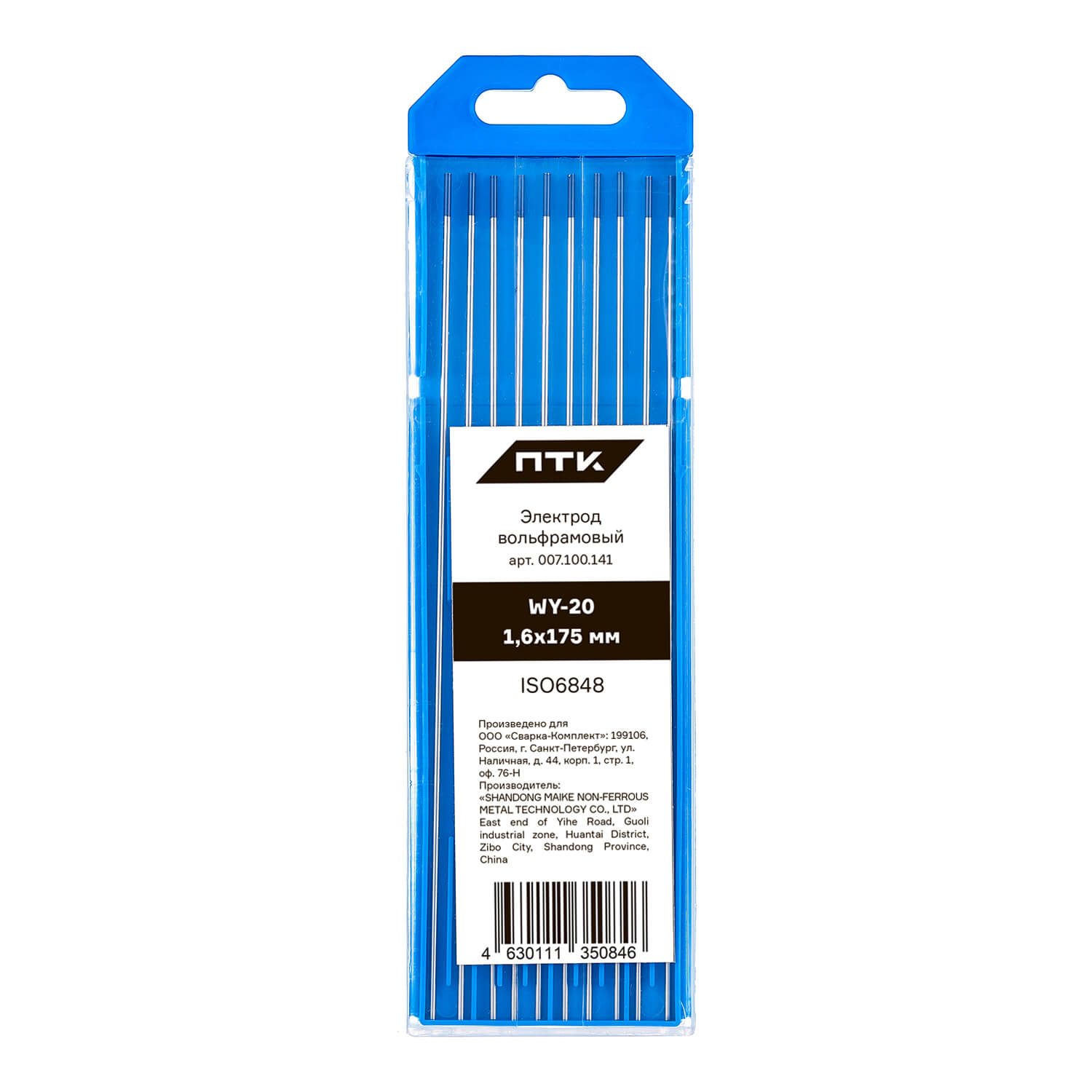

WY20
|
Темно-синий
|
Y₂O₃
|
2,0%
|
DC
|
Мощные токи, медь
|
Максимальная термостойкость
|
Редкость на рынке
|
|
RE (мульти)
|
Фиолетовый
|
Смесь оксидов
|
~1-2%
|
DC / AC
|
Универсальный
|
Долгий срок службы
|
Стоимость
|
Особенности отдельных марок
- WP (зеленый)- чистый вольфрам. Традиционный выбор для AC-сварки алюминия. Образует стабильный шарик на конце.
- WC20 (серый)- идеален для тонколистовой нержавейки и низких токов.
- WL20 (синий)- современный стандарт. Универсальный вариант, если требуется вольфрамовый электрод для аргонной сварки купить под разные задачи.
- WT20 (красный)- торированный. Отличная стабильность на DC, но требует вентиляции при заточке.
- WZ8 (белый)- оптимален для AC при сварке алюминия на высоких токах.
Инженерный подход к выбору
Матрица выбора по материалу
|
Материал
|
Тип тока
|
Рекомендуемая марка
|
|
Углеродистая сталь
|
DCEN
|
WL20, WC20
|
|
Нержавеющая сталь
|
DCEN
|
WL20, WT20
|
|
Алюминий
|
AC
|
WP, WZ8
|
|
Титан
|
DCEN
|
WL20
|
|
Медь
|
DCEN (высокий ток)
|
WY20, WL20
|
|
Никелевые сплавы
|
DCEN
|
WL20
|
DCEN - постоянный ток прямой полярности (электрод на «минусе»).
Выбор диаметра электрода
Правильный диаметр напрямую связан с величиной сварочного тока.
|
Диаметр, мм
|
Ток DC, А
|
Толщина металла, мм
|
|
1,0
|
10–70
|
до 1,5
|
|
1,6
|
50–120
|
1–3
|
|
2,4
|
100–250
|
3–6
|
|
3,2
|
200–350
|
6–10
|
|
4,0
|
300–500
|
>10
|
При AC токе допустимые значения ниже на 15–20%.
Выбор по типу работ
• Тонколистовой металл - WC20 или WL20, Ø1.0–1.6 мм.
• Толстостенные конструкции - WL20, WY20, Ø2.4–3.2 мм.
• Алюминий - WZ8 или WP, AC режим.
• Титан - WL20, короткий вылет, чистый аргон 99,99%.
Искусство заточки
Геометрия заточки влияет на концентрацию дуги.
Угол заточки
• 20–30° - концентрированная дуга (тонкие работы).
• 40–60° - универсально.
• 60–90° - высокие токи.
Притупление
Плоская площадка 0,2–0,5 мм снижает риск разрушения кончика.
Направление рисок
Заточка выполняется вдоль оси электрода. Поперечные риски вызывают блуждание дуги.
Ошибки
• Заточка на общем абразиве (загрязнение).
• Перегрев при заточке.
• Отсутствие притупления при высоком токе.
Эксплуатация и типичные ошибки
Загрязнение ванны
При касании ванны вольфрам включается в металл - появляются включения. Решение: переточка.
Оплавление кончика
Причины:
• превышен ток;
• неверная полярность;
• слабая газовая защита.
Вылет электрода
Стандарт - 3–5 мм. Для труднодоступных мест - до 8 мм при увеличении расхода газа.
Как выбрать и купить вольфрамовые электроды
Если вы планируете купить вольфрамовые электроды для аргонодуговой сварки, обращайте внимание на:
• точную цветовую маркировку;
• соответствие ISO 6848;
• ровность структуры;
• отсутствие микротрещин;
• однородность цвета.
Электроды не гигроскопичны, но требуют защиты от ударов и загрязнений. Хранить лучше в оригинальных тубусах.
Заключение
Идеальный вольфрамовый электрод существует - но только в контексте конкретной задачи: металл, ток, толщина, режим. Теперь вы понимаете различия марок по ISO 6848, влияние оксидов на эмиссию, как подобрать диаметр, как правильно затачивать и как избежать типичных ошибок.
Если вам нужно купить вольфрамовый электрод для аргонной сварки купить под профессиональные задачи – ознакомьтесь с каталогом и подберите марку по техническим характеристикам.
Нужна консультация по вольфрамовым электродам? Наши специалисты помогут подобрать оптимальный вариант под ваш источник тока и материал.
