Выбор сварочных электродов напрямую определяет прочность, герметичность и внешний вид сварного шва. Однако при взгляде на пачку электродов можно увидеть сложную буквенно-цифровую маркировку.
Чтобы упростить подбор материалов, мы подготовили подробный разбор двух ключевых стандартов маркировки — межгосударственного ГОСТ и международного AWS, а также рассказали, на какие параметры нужно обращать внимание в первую очередь.
Два главных стандарта: ГОСТ и AWS
На рынке СНГ чаще всего сталкиваются две системы обозначений:
1. ГОСТ (9466-75 и 9467-75) — традиционный стандарт, определяющий типы электродов для сварки различных сталей (например, Э46, Э50) и структуру их условного обозначения.
2. AWS A5.1 (American Welding Society) — международный американский стандарт, по которому классифицируют импортные электроды и многие современные отечественные аналоги (например, E6013, E7018).
Как читать международную маркировку AWS (на примере E6013 и E7018)
Маркировка по AWS наиболее лаконична и часто наносится прямо на тело электрода.
Разберем код E 60 1 3:
- Буква «E» указывает на то, что это плавящийся штучный электрод (Electrode).
- Первые две цифры («60» или «70») указывают на минимальный предел прочности наплавленного металла на разрыв. Значение измеряется в тысячах фунтов на квадратный дюйм (ksi):
- 60 — прочность около 60 ksi (примерно 415–430 МПа, что соответствует ГОСТовскому типу Э42 / Э46).
- 70 — прочность около 70 ksi (примерно 485–490 МПа, аналог типа Э50).
- Третья цифра указывает на допустимые пространственные положения для сварки:
- 1 — сварка возможна во всех пространственных положениях (включая потолочное и вертикальное на подъем).
- 2 — только в нижнем положении и для горизонтальных швов на вертикальной плоскости.
- 4 — допускает сварку вертикальных швов в направлении сверху вниз (особенно важно для трубных конструкций).
- Четвертая цифра (в сочетании с третьей) указывает на тип покрытия и рекомендуемый род тока:
- 3 (в E6013) — рутиловое покрытие с добавлением калия. Позволяет варить как на переменном (AC), так и на постоянном токе (DC) любой полярности.
- 8 (в E7018) — основное покрытие с низким содержанием водорода и добавлением железного порошка. Требует постоянного тока обратной полярности (DC+) или специального переменного тока.
Как читать маркировку по ГОСТ (на примере Э46)
В отечественной системе тип электрода обозначается буквой Э и последующими цифрами. Например, Э46 (популярные марки МР-3, АНО-21):
- Э — электрод для дуговой сварки.
- 46 — гарантированный временный предел прочности металла шва при растяжении (не менее 46 кгс/мм² или 450 МПа).

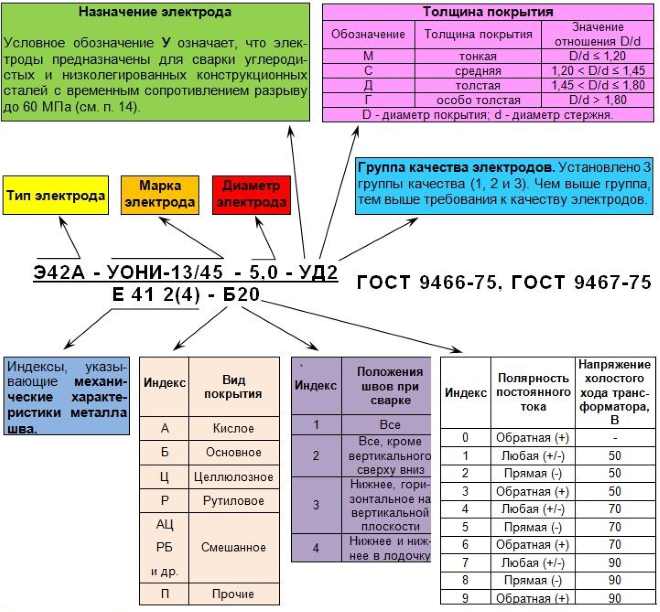

Полный шифр по ГОСТ на упаковке выглядит громоздко, так как содержит информацию о марке, диаметре, типе покрытия, толщине обмазки и механических свойствах. Для практического выбора важно уметь расшифровывать тип покрытия (обозначается буквами в средней части шифра):

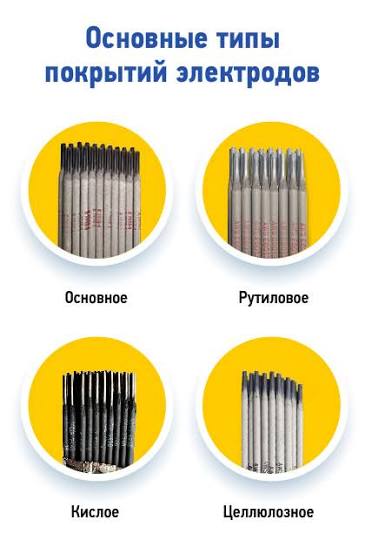

Типы покрытий: что нужно знать для практики
Тип обмазки определяет, как именно будет гореть дуга, насколько легко отделится шлак и какими физическими свойствами будет обладать шов.
1. Рутиловое покрытие (Р / в AWS заканчивается на 3, например E6013):
- Для чего: Лучший выбор для прихваток, приварки мелких деталей, сварки тонкого металла и конструкций общего назначения.
- Плюсы: Легкий поджиг (первичный и вторичный), стабильная дуга, низкое разбрызгивание, шлак легко отделяется. Допускает сварку по ржавому и влажному металлу.
- Минусы: Швы имеют среднюю пластичность и ударную вязкость, не подходят для критических динамических нагрузок.
2. Основное покрытие (Б / в AWS заканчивается на 8, например E7018, УОНИ-13/55):
- Для чего: Сварка ответственных металлоконструкций, несущих балок, резервуаров высокого давления, мостов и трубопроводов.
- Плюсы: Высокая пластичность шва, стойкость к образованию трещин, шов выдерживает низкие температуры и серьезные механические нагрузки.
- Минусы: Требуют идеальной зачистки металла (склонны к образованию пор при наличии ржавчины или влаги), тяжело поджигаются повторно. Сварка ведется преимущественно на постоянном токе обратной полярности (DC+).
3. Рутил-целлюлозное покрытие (РЦ / например, Magmaweld ESR 11):
- Для чего: Монтажные работы, сварка труб в полевых условиях, прихватки.
- Плюсы: Сочетает стабильную дугу рутила с глубоким проплавлением целлюлозы. Отлично подходит для сварки вертикальных швов сверху вниз.
4. Кислые (А) и Ильмeнитовые (И) покрытия:
- В настоящее время используются реже из-за токсичности выделяемых газов при сварке и средних механических характеристик шва.
Резюме: как быстро выбрать электрод?
- Для простых конструкций, дачи, гаража или тонкого металла выбирайте рутиловые электроды (маркировка по ГОСТ: Э46 / по AWS: E6013).
- Для тяжелонагруженных рам, толстого металла, ответственных стыков и работы на морозе берите основные электроды (ГОСТ: Э50 / AWS: E7018).
