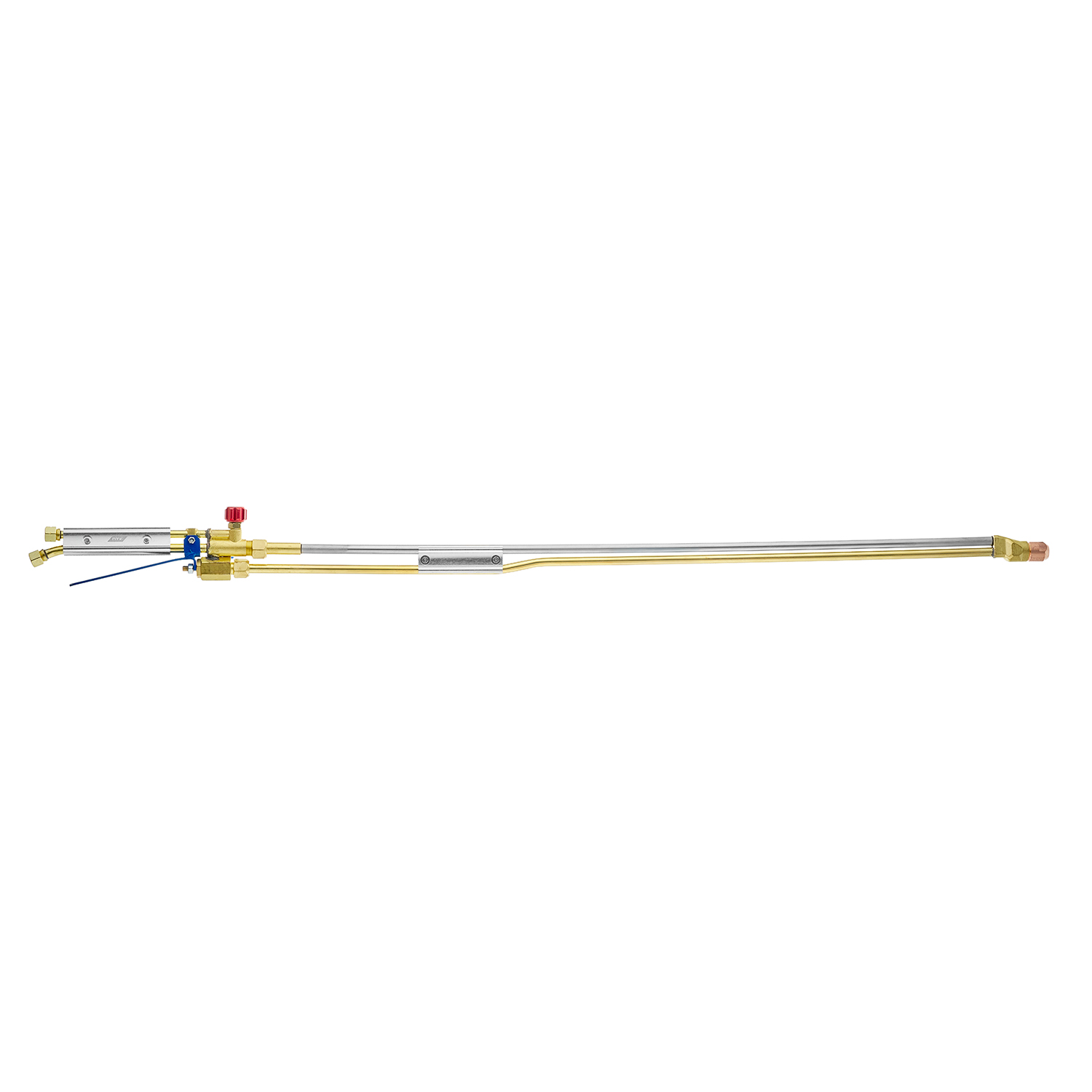

Резак инжекторный газокислородный повышенной мощности Р-502Р предназначен для ручной разделительной резки прибылей литья и крупнолистового металлолома из низкоуглеродистых сталей толщиной до 500 мм, с обязательным условием подключения резака к стационарному цеховому кислородопроводу, или к баллонной рампе (не менее 10 баллонов кислорода), с соответственным постоянно подаваемым нужным давлением кислорода. Резаки P-502P работают на газокислородной смеси с использованием в качестве горючего природный газ (метан) или пропан-бутан. Угол наклона головки резака 180°.
На трубках наконечника резака установлена дополнительная ручку для фиксации резака в любом пространственном положении, что способствует комфортной работе с резаком.
Запорные вентили изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

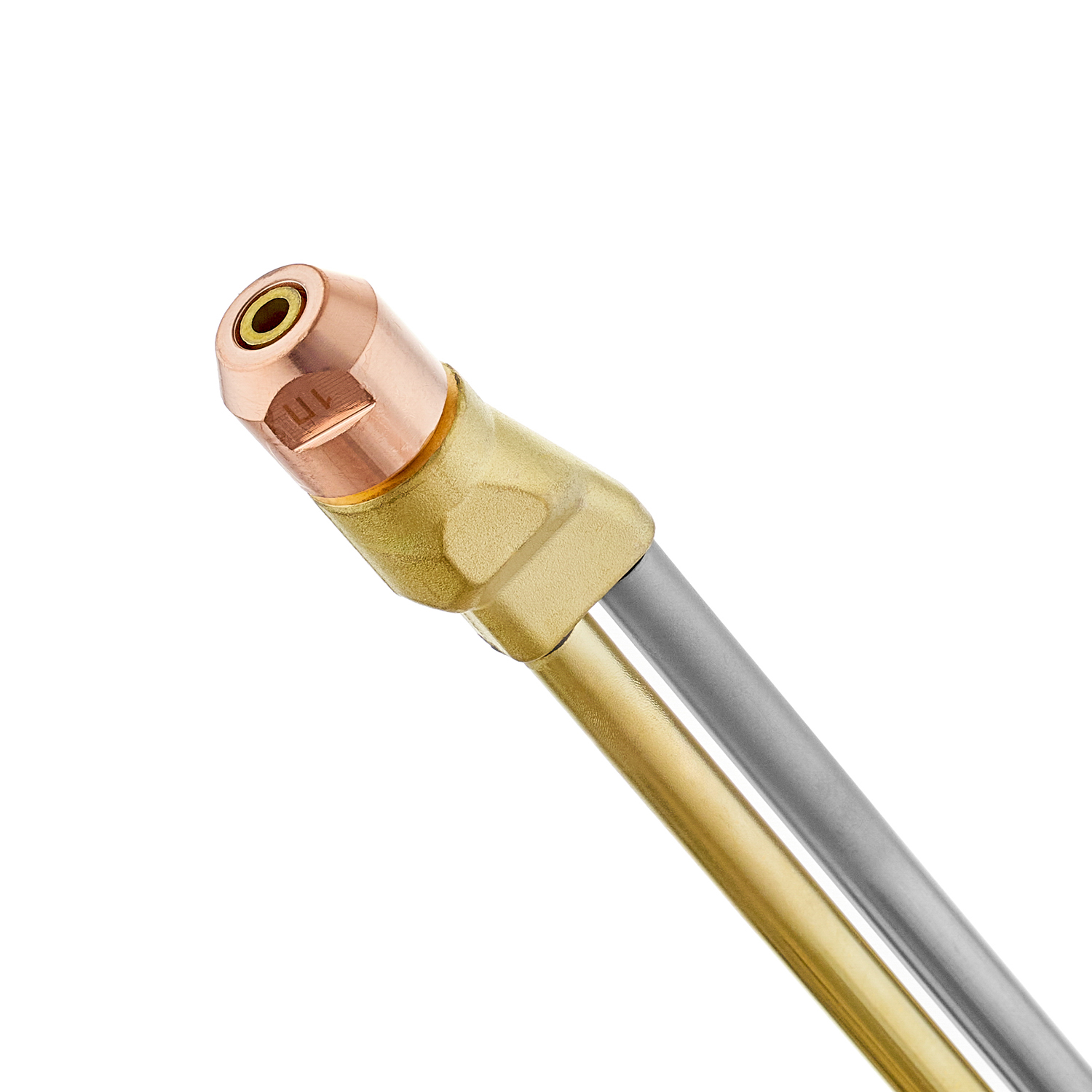

Резак поставляется в сборе с внутренними латунными мундштуками №1П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П, а также с дополнительными мундштуками внутренним и наружным №2М. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
№1П (350 мм)№2М (350–500 мм)Маркировка наружных мундштуков:
№1П (350 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П.№2М (350–500 мм) — медный наружный мундштук №2М предназначен только для внутренних мундштуков №2М.Особенности резака металлургического Р-502Р:
Резак с клапаном кислорода режущего (КР) и горючего газа (ГГ).Резак для реза металла большой толщины до 500 мм. Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.Комплектация металлургического резака Р-502Р:
Резак металлургический Р-502Р, L=1300, ∠180° — 1 шт.Мундштук наружный пропановый №1П — 1 шт.Мундштук внутренний №1П — по 1 шт.Мундштук наружный пропановый №2М — 1 шт.Мундштук внутренний №2М — по 1 шт.Ниппель универсальный диаметром 9 мм — 2 шт.Кольцо уплотнительное № 17 (размер: 013-017-25) — 1 шт. Кольцо уплотнительное № 8 (размер: 005-008-19) — 1 шт.Кольцо уплотнительное № 6 (размер: 004-006-15) — 1 шт. Кольцо уплотнительное № 20 (размер: 016-020-25) — 1 шт. Руководство по эксплуатации — 1 шт.Пожалуйста, авторизуйтесь для того чтобы оставлять комментарии
